Sistema di rilevamento dell'occupazione del binario HTJZ-A1 Sistema di conteggio degli assi ferroviari

Il sistema di conteggio assi HTJZ-A1 è un sistema di rilevamento dell'occupazione del binario a prova di guasto progettato per determinare con precisione se una sezione di binario è occupata o libera. Il sistema comprende un'unità centrale di elaborazione interna e punti di conteggio assi esterni, fornendo un input affidabile per i sistemi di controllo dei segnali ferroviari attraverso il conteggio preciso degli assi delle ruote.

• Struttura semplificata: Architettura distribuita con controllo modulare per un design del sistema semplificato
• Meno schede: Tipi di schede minimi e quantità ridotta per una minore complessità e un inventario più facile
• Configurazione flessibile: Software e hardware adattabili per diverse esigenze applicative
• Facile installazione: Il montaggio a morsetto riduce il lavoro e i tempi di installazione
• Manutenzione conveniente: Localizzazione precisa dei guasti e rapida sostituzione delle schede
• Impatto minimo dei guasti: L'architettura distribuita limita i guasti alle singole sezioni
• Comunicazione di rete: Le interfacce integrate riducono la necessità di cablaggio dei relè

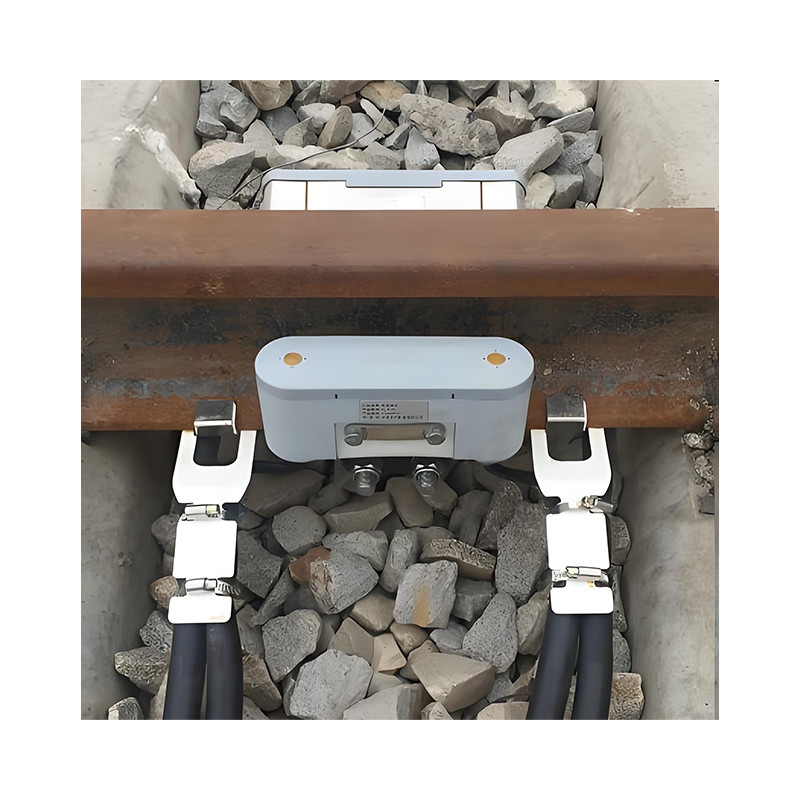

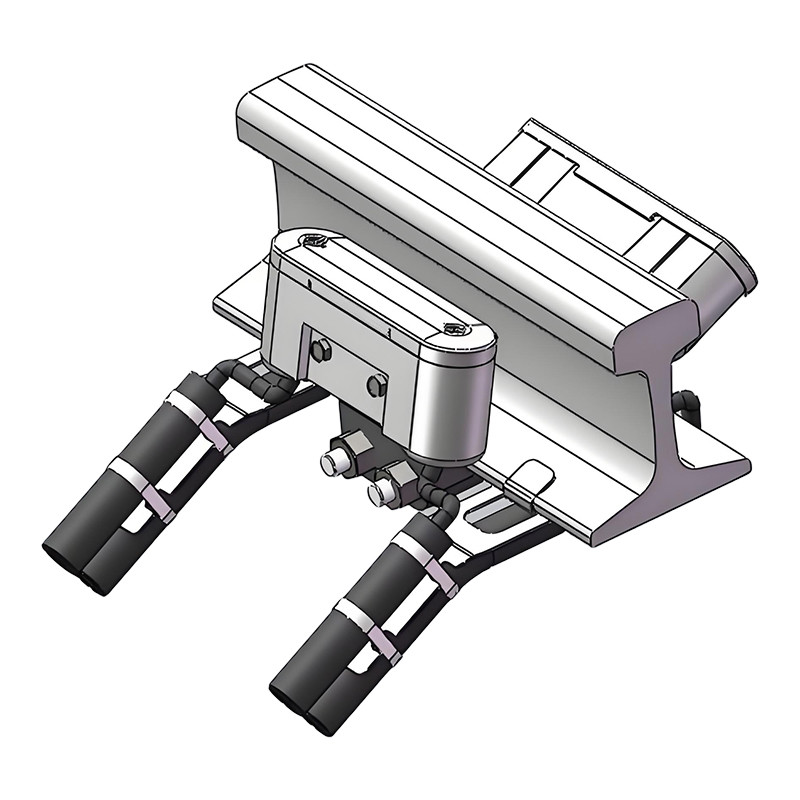

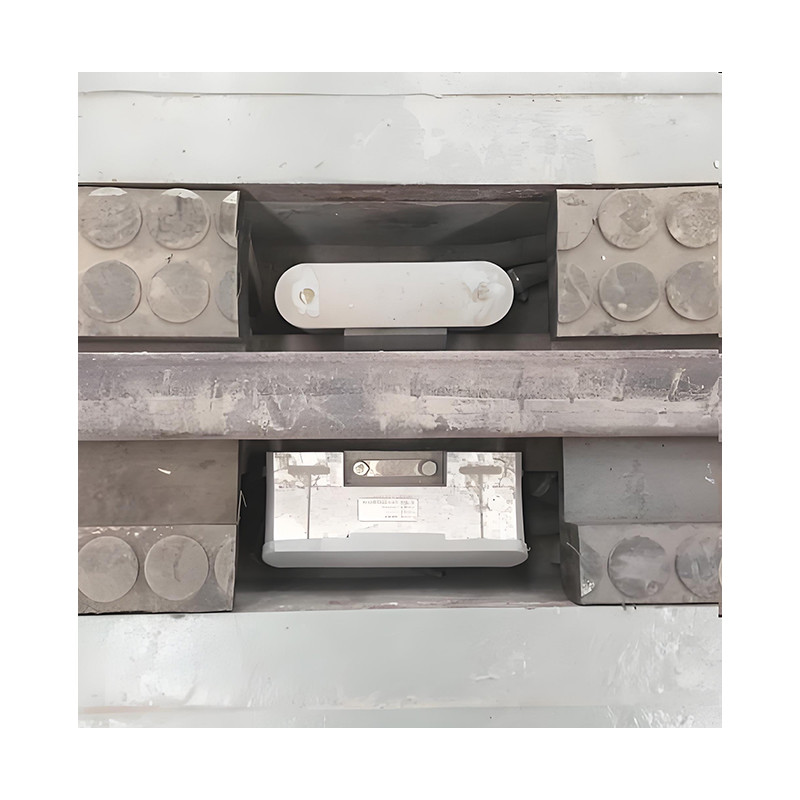

Il sensore è costituito da una testina di trasmissione e una testina di ricezione montate sulla rotaia con dispositivi di fissaggio a morsetto. La testina di trasmissione è posizionata sul lato esterno della rotaia, mentre la testina di ricezione è installata sul lato interno. Caratterizzato da un design completamente incapsulato con protezione IP68 contro l'ingresso di polvere e acqua.

Sensore con testina magnetica HTJZ-A1

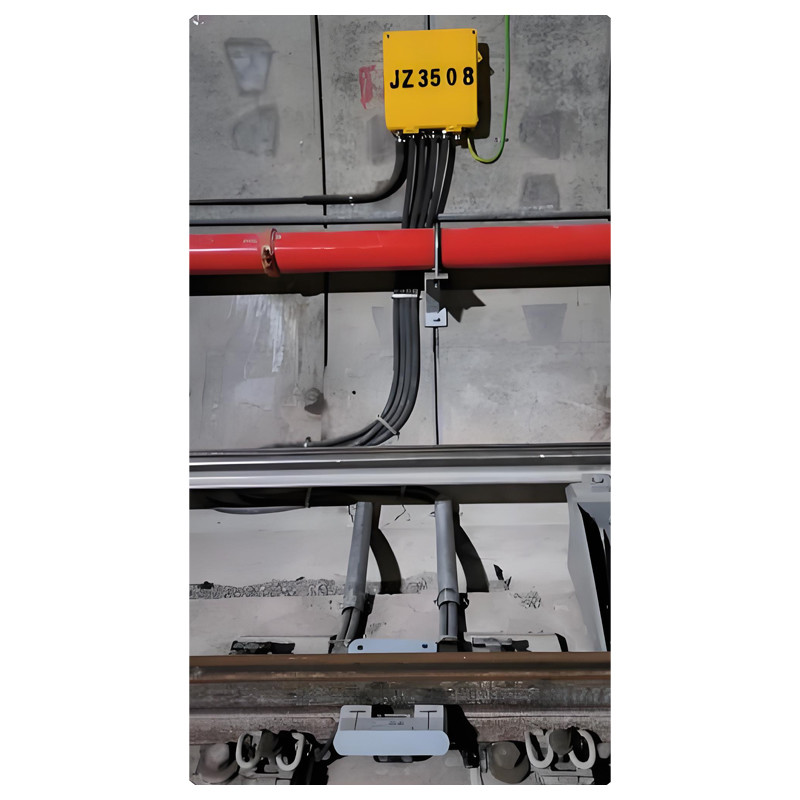

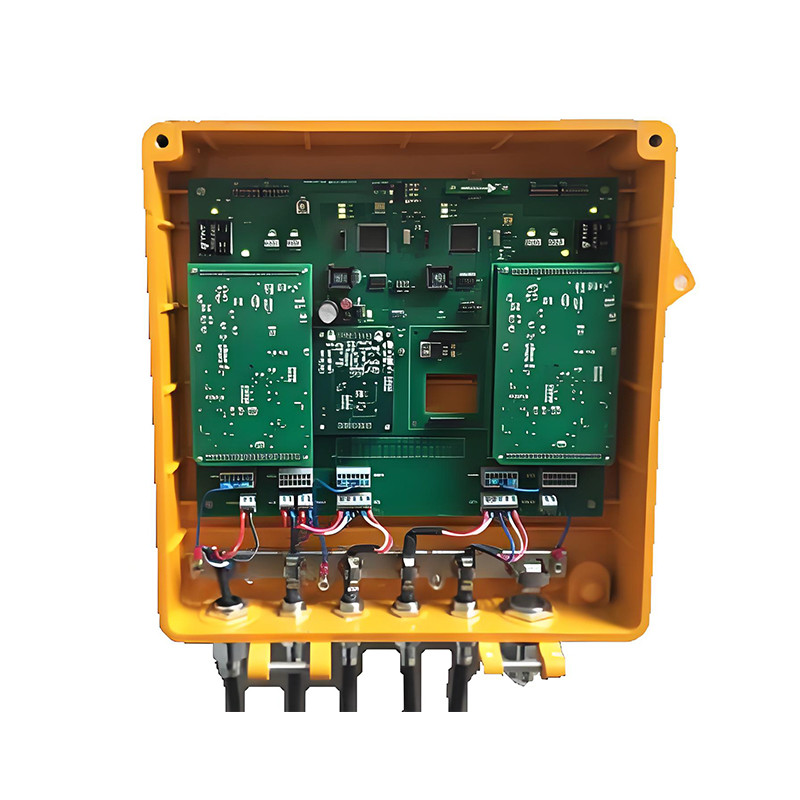

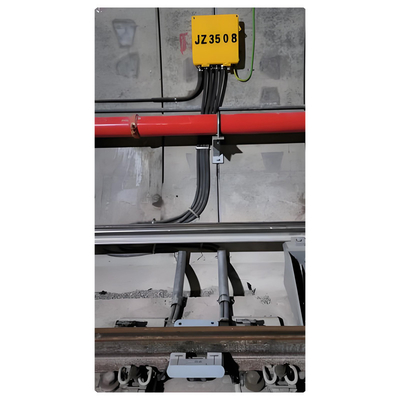

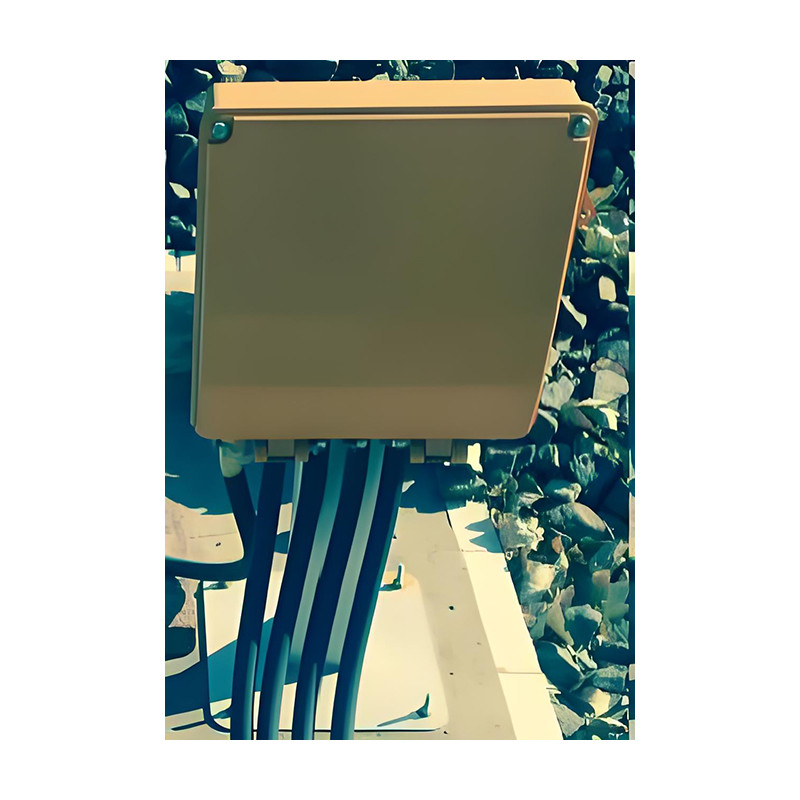

L'unità comprende una scheda con testina magnetica e un involucro protettivo, montati a terra o a parete tramite staffe. Il design modulare a scheda singola è alloggiato in un involucro in lega di alluminio con guarnizioni, che fornisce una protezione nominale IP66 contro gli elementi ambientali.

Unità elettronica lato binario
